熔體齒輪泵多采用swC型十字軸式萬向聯軸器傳遞轉矩。
十字軸式萬向聯軸器是一種常用的聯軸器。能使不在同一軸線或軸線折角較大或軸向移動較大的兩軸等角速連續回轉,并可靠地傳遞轉矩和運動。
SWC型十字軸式萬向聯軸器的主要特點為:
(1)具有較大的角度補償能力;(2)結構緊湊合理,SWC型采用整體式叉頭,使運載更具可靠性;(3)承載能力大,與回轉直徑相同的其它型式的聯軸器相比較,其所傳遞的扭矩更大;(4)傳動效率高,其傳動效率達98% ~ 99.8%;(5)運載平穩,噪聲低,使用壽命長,維修保養方便。

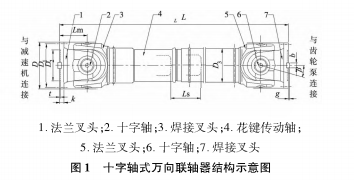

十字軸式萬向聯軸器結構簡單,主要由法蘭叉頭、焊接叉頭、十字軸、滾針軸承、花鍵傳動軸橡膠密封件等組成,結構示意圖見圖1。
