產品介紹:

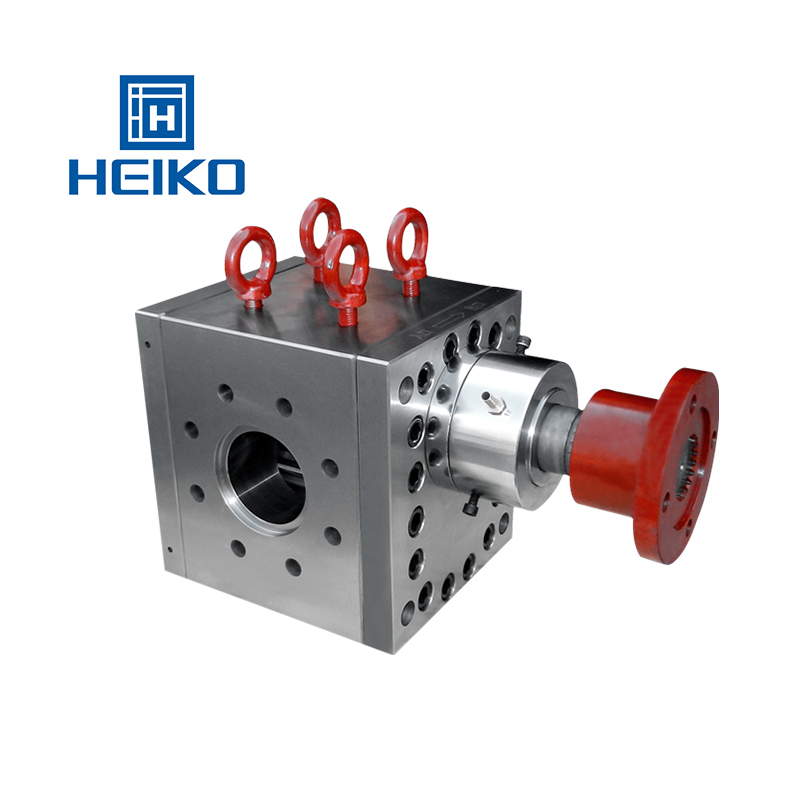

M無脈動系列屬于擠出系統的通用型熔體泵。主要用于擠出機或者中高粘度聚合物的增壓和穩定流量輸送,如片材、板材、管材、薄膜、電纜、共擠、混煉、精密擠出等行業。也可以安裝于熔體管道中,用作增壓泵;加熱方式主要為電加熱,適用于PS PP PET PA ABS PE-LLD等工藝中。
M系列熔體齒輪泵的主要特點:
1、可以應用于高溫(350℃)高壓(35MPa)高粘度(20,000Pa•s)的工況;
2、優化的流道設計,避免流道內的死角,減少物料殘留,提高產品品質。
3、 改進的齒輪參數設計,使輸出壓力更穩定,脈動率更低,適應于精密擠出。
4、 采用高溫合金鋼,耐磨性好,壽命長。
5、 采用不同密封方式,適應粘度范圍廣。
6、 可根據客戶不同的現場情況提供合適的安裝方式,更靈活實用。
技術參數:
輸送介質粘度: 1~20000Pa•s(1,000~20,000,000cP)
入口壓力 0~30MPa
出口壓力 0~40MPa
較大壓差 25MPa
使用溫度 ≦350℃
主要結構:
泵體:高溫工具鋼 鉻鎳合金鋼
齒輪:高溫工具鋼、滲氮鋼,齒形為直齒或斜齒
滑動軸承:高溫工具鋼
軸封:螺旋機械密封、填料密封、螺旋加填料密封、三重密封
加熱方式:電加熱
規格/流量范圍:0.6CC-3200CC
安裝方式:
M系列熔體泵可采用多種安裝方式,泵的輸入軸可以水平布置,也可以垂直布置(向上向下均可);驅動系統一般包括:電機、減速機、萬向聯軸器、泵連接頭、減速機連接頭等;
全套設備包括熔體泵、進出口連接體、驅動系統、控制系統等??蛻艨筛鶕唧w情況選配
鄭州??芃P-M無脈動泵型號及技術參數 |
型號 |
轉排量 |
轉速/產量 |
驅動功率 |
加熱功率 |
Type |
cc/r |
20/L/H |
40/L/H |
(KW) |
(KW) |
MP-M-0.6CC |
0.6 |
0.7 |
1.5 |
0.37 |
0.4 |
MP-M-1.2CC |
1.2 |
1.5 |
3 |
0.55 |
1.2 |
MP-M-2CC |
2 |
2.4 |
4.8 |
0.75 |
1.2 |
MP-M-5CC |
5 |
6 |
12 |
1.1 |
1.2 |
MP-M-10CC |
10 |
12 |
24 |
1.1 |
2 |
MP-M-20CC |
20 |
24 |
48 |
2.2 |
2 |
MP-M-31.5CC |
32 |
35 |
70 |
3 |
2.4 |
MP-M-50CC |
50 |
60 |
120 |
4 |
2.8 |
MP-M-100CC |
100 |
120 |
240 |
5.5 |
3.2 |
MP-M-150CC |
150 |
150 |
350 |
7.5 |
4 |
MP-M-200CC |
200 |
240 |
450 |
11 |
4.8 |
MP-M-250CC |
250 |
300 |
600 |
15 |
5.2 |
MP-M-315CC |
315 |
350 |
700 |
18.5 |
5.2 |
MP-M-500CC |
500 |
500 |
1000 |
22 |
6 |
MP-M-800CC |
800 |
950 |
15000 |
30 |
7.2 |
MP-M-1200CC |
1200 |
1200 |
25000 |
37 |
10 |
鄭州??芃P-M無脈動泵型號及技術參數 |
型號 |
轉排量 |
轉速/產量 |
Type |
cc/r |
20/L/H |
40/L/H |
MP-M-0.6CC |
0.6 |
0.7 |
1.5 |
MP-M-1.2CC |
1.2 |
1.5 |
3 |
MP-M-2CC |
2 |
2.4 |
4.8 |
MP-M-5CC |
5 |
6 |
12 |
MP-M-10CC |
10 |
12 |
24 |
MP-M-20CC |
20 |
24 |
48 |
MP-M-31.5CC |
32 |
35 |
70 |
MP-M-50CC |
50 |
60 |
120 |
MP-M-100CC |
100 |
120 |
240 |
MP-M-150CC |
150 |
150 |
350 |
MP-M-200CC |
200 |
240 |
450 |
MP-M-250CC |
250 |
300 |
600 |
MP-M-315CC |
315 |
350 |
700 |
MP-M-500CC |
500 |
500 |
1000 |
MP-M-800CC |
800 |
950 |
15000 |
MP-M-1200CC |
1200 |
1200 |
25000 |
